A Csővágó és letörés sorozat egy integrált intelligens gyártási megoldás, amely a nagy pontosságú csővágást automatizált élletöréssel (ferdítés és sorjázás) ötvözi egy folyamatos, szinkronizált munkafolyamatban. A sorozat általában három alapvető modulból áll: a teljesen szervo körfűrész sorjamentes vágáshoz, a letörő gép végfelületi feldolgozáshoz, és egy automatizált gyártósor vezérlő amely szekvenciálja és összekapcsolja mindkét műveletet.
Ez a rendszer közvetlenül kezeli a hagyományos kézi vágás fájdalmas pontjait – ideértve az inkonzisztens vágási szögeket, a túlzott sorját, a forgó pengék által okozott biztonsági kockázatokat és az alacsony óránkénti teljesítményt – azáltal, hogy megismételhető, kiváló minőségű eredményeket ad olyan átviteli sebességgel, amelyhez a kézi módszerek nem képesek. Széles körben alkalmazzák a gépgyártásban, az autóalkatrészekben, a vasúti közlekedési infrastruktúrában és az építőipari acélszerkezetekben.
Hogyan működik a vágási és letörési folyamat
1. szakasz – Csőadagolás és elhelyezés
A nyers csöveket – jellemzően 3–12 méter hosszúságban – egy adagoló szállítószalagra vagy görgős asztalra rakják. Egy szervohajtású adagolókocsi megragadja a csövet, és a programozott vágási pozícióba tolja előre hosszpontossággal. ±0,2 mm . Magas keverékű gyártás esetén a vezérlőrendszer kiolvassa a vágási lista adatait a központi termelésirányítási rendszerből, és automatikusan beállítja a takarmányhosszt a rendelések között.

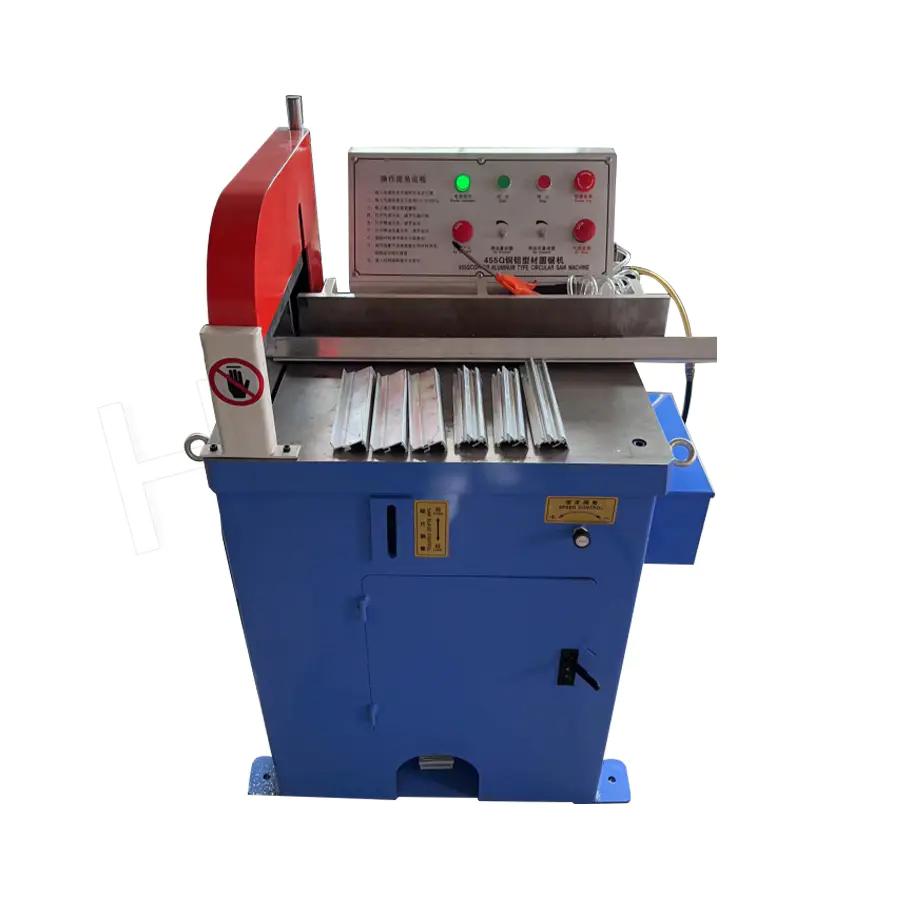

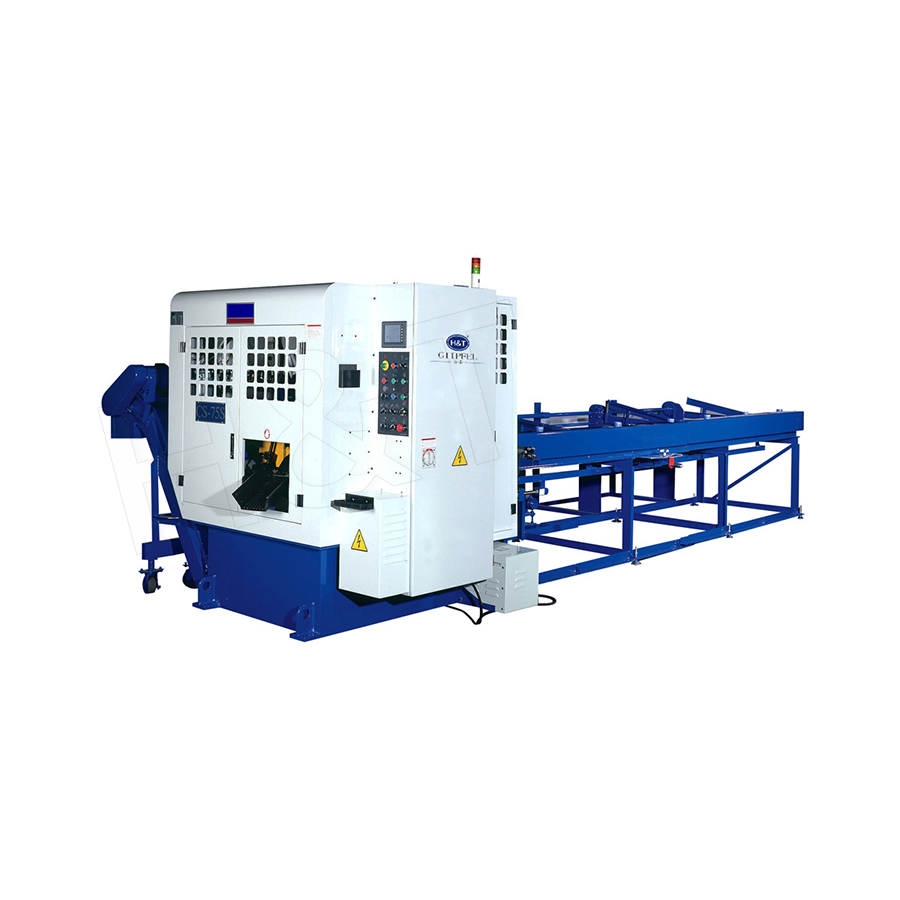

2. szakasz – Teljesen szervo körfűrész vágás
A circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:
- Penge sebesség szabályozása: A változó orsó-fordulatszám (általában 1500–4500 ford./perc) automatikusan kiválasztásra kerül az anyagminőség (szénacél, rozsdamentes acél, alumínium) alapján, hogy maximalizálja a fűrészlap élettartamát és a vágási minőséget.
- Vágott felület merőlegessége: A szervovezérlés megőrzi a vágási felület egyenességét 0,1°-on belül , amely kiküszöböli a kézi vagy pneumatikus fűrészrendszereknél szokásos szögeltérést.
- Minimális deformáció: A cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
- Rövid forgácsképződés: A megfelelő pengegeometria és előtolási sebesség rövid, kezelhető forgácsokat eredményez, nem pedig hosszú spirálokat, csökkentve a forgács összegabalyodását és a gyakori forgácstisztítás szükségességét.
3. szakasz – Automatikus átvitel a letöréshez
A levágott csövek automatikusan – szervohajtású szállítószalagokon, alkatrésztolókon vagy robotos pick-and-place-en keresztül – a leélező állomásra kerülnek. Ez kiküszöböli a kézi mozgatást a két művelet között, és biztosítja, hogy a vágott cső megfelelő tájolásban maradjon a letörési folyamathoz.
4. szakasz – Letörés és sorjázás
A chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°, 45° vagy egyedi szögek ), eltávolítja a sorját a csőfuratról és a külső átmérőről, és összekeveri a vágott felület és a csőfal közötti átmenetet. Az arcszélesség és a letörési szög programozható és megismételhető ±0,05 mm és ±0,5° ill.
Teljesítményelőnyök a hagyományos módszerekkel szemben
| Teljesítménymutató | Automatizált sorozat | Kézi / Csiszoló vágás |
|---|---|---|
| Vágási hossz pontossága | ±0,2 mm | ±1-3 mm |
| Vágott arcú sorja | Elhanyagolható / nincs | Jelentős; kézi sorjázást igényel |
| Hőhatás övezet | Nincs (hidegfűrészelés) | Jelen (csiszoló/lángvágás) |
| áteresztőképesség (Ø50 × 3 mm acélcső) | 400-800 vágás/óra | 60-120 vágás/óra |
| A kezelő biztonsági kockázata | Alacsony (zárt, őrzött) | Magas (exponált penge, szikrák) |
| Letörési szög konzisztencia | ±0,5° | ±3-5° (kézi köszörű) |
Alkalmazható anyagok és csőspecifikációk
A Csővágó és letörés sorozat A fémes anyagok és csőgeometriák széles skálájának kezelésére tervezték. A gépi paraméterek és az anyagtulajdonságok összehangolása kritikus fontosságú a szerszám élettartamának és a vágási minőség optimalizálásához:
- Szénacél és ötvözött acél (1000 N/mm²-ig): A most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 5000-15000 vágás pengénként vékony falú csövön.
- Rozsdamentes acél (304, 316, 2205 duplex): Alacsonyabb vágási sebességre és magasabb minőségű keményfém pengebevonatokra (TiAlN) van szükség a munkaedzés kezeléséhez. A vágott felület szennyeződésének megelőzése érdekében kénmentes adalékanyagokat tartalmazó vágófolyadék használata javasolt.
- Alumíniumötvözetek: A nagy vágási sebesség (akár 4500 ford./perc) és a polírozott pengegeometria megakadályozza a peremképződést. A forgácstávolság kritikusabb, mivel az alumínium hajlamos elkenődni.
- Réz és sárgaréz: A puha anyagok könnyen vághatók, de éles pengéket és speciális forgácskezelést igényelnek, hogy megakadályozzák a forgácsok visszahegesztését a vágott felületre.
Tipikus gépteljesítmény-tartomány: külső átmérők tól Ø10 mm-től Ø220 mm-ig , falvastagság 0,5 mm-től 20 mm-ig, és darabonként 50 mm-től 6000 mm-ig terjedő vágott hossz, a gép konfigurációjától függően.
Ipari alkalmazások
Gépjárművek kipufogó- és alvázalkatrészei
A kipufogócsövek, az alváz kereszttartói és a felfüggesztő csövek precíz vágási hosszúságot és sorjamentes végeket igényelnek, hogy biztosítsák a megfelelő szerelési illeszkedést és a hegesztési kötések minőségét. Automatizált vágó- és letörési vonal támogatás pontos szállítás A vágott csőszakaszok közvetlenül az autóipari összeszerelő sorokon lévő hegesztőrobotokhoz, a tételek nyomon követhetőségének automatikus rögzítésével.
Vasúti közlekedési szerkezetek
A vasúti kocsivázakban és a pályatartó szerkezetekben használt szerkezeti csöveknek szigorú mérettűréseknek és felületminőségi követelményeknek kell megfelelniük. A hidegfűrészelés kiküszöböli a csiszoló- vagy lángvágás okozta mikroszerkezeti változásokat, megőrzi a biztonság szempontjából kritikus sínes alkalmazásokban használt nagyszilárdságú acélcsövek fáradásállóságát.
Hidraulikus és pneumatikus csőszerelvények
A nagynyomású hidraulika vezetékek tökéletesen négyszögletes, sorjamentes vágott végeket igényelnek, hogy biztosítsák a szivárgásmentes érvéghüvely- vagy nyomószerelvény-csatlakozásokat. Egyetlen sorja vagy szögeltérés a vágott felületen nyomás alatti tömítés meghibásodását okozhatja, ami költséges terepi hibákhoz vezethet. A sorozat azon képessége, hogy megőrizze a vágott arc szögletességét 0,1° szabványos választássá teszi a hidraulikus csőgyártók számára.
Építőipari és szerkezeti acélmunka
Épületvázak, hidak és ipari létesítmények szerkezeti üreges profiljait nagy mennyiségben gyártják, változó vágáshosszúsággal. Az automatizált gyártósorok programozható vágási listás képességgel képesek végrehajtani több különböző hosszúság egyetlen műszakban megállás nélkül a kézi méréshez vagy jelöléshez, maximalizálva az üzemidőt.
CNC vezérlés és gyártásirányítás integrációja
A automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:
- Kivágási lista importálása: A gyártási rendeléseket az ERP/MES rendszerekből vágáslista-fájlként (CSV vagy XML) importálja, és a gép automatikusan sorba rendezi a vágásokat, hogy minimalizálja a maradék levágásokat és maximalizálja az anyagkihozatalt.
- Szerszámélettartam követése: A controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
- Gyártási jelentés: A műszakos gyártási jelentések (darabok levágása, teljes feldolgozási hossz, leállási események, lapátcserék) automatikusan generálódnak, és exportálhatók a minőségirányítási rendszerekbe.
- Távdiagnosztika: Az Ethernet-kapcsolat lehetővé teszi a távoli hozzáférést a gép állapotához, a riasztási naplókhoz és a paraméterbeállításokhoz, lehetővé téve a műszaki támogatási csapatok gyorsabb hibaelhárítását helyszíni látogatás nélkül.
Gyakori kérdések a csővágó és letörés sorozattal kapcsolatban
Mi a különbség a körfűrész vágás és a csövekhez vágott szalagfűrész között?
A körfűrészvágás lényegesen nagyobb sebességet és vágási minőséget kínál csőalkalmazásokhoz. Egy körfűrésszel egy Ø50 mm-es szénacél csövön be lehet vágni 3-8 másodperc , szemben a szalagfűrész 30–90 másodpercével. A körfűrészek keskenyebb vágásszélességet is produkálnak (1,5–3 mm, szemben a szalagfűrészek 2–4 mm-rel), csökkentve az anyagpazarlást. A szalagfűrészek azonban jobban alkalmasak nagyon nagy átmérőjű, vastag falú szakaszok vágására, ahol a körkörös fűrészlap nem praktikus.
A leélezőgép képes egyszerre kezelni az OD és az ID letöréseket?
Igen. A modern kombinált leélezőszerszámok egyidejűleg dolgozzák fel a külső átmérőjű ferde, a belső átmérőjű ferde és a homlokfelületet egyetlen beszúrási műveletben, jellemzően a cső mindkét végét kiegészítve 8-15 másodperc összesen . Ez kritikus a hegesztés-előkészítő alkalmazásoknál, ahol mind a külső külső letörést (a hegesztési horonyhoz), mind az ID sorjázást (az áramlási tisztaság érdekében) el kell végezni.
Milyen gyorsan konfigurálható a vezeték más csőátmérőhöz?
Gyorsan cserélhető szorító- és vezetőrendszerrel az átmérőváltásra jellemzően szükség van 10-20 perc , beleértve a tokmánypofa cseréjét és a leélezőszerszám beállítását. Egyes rendszerek CNC-vezérlésű állítható vezetősínjei lehetővé teszik az átmérő megváltoztatását a programozott tartományon belül (pl. Ø20–Ø100 mm), csak paraméterbevitellel, és nincs szükség fizikai szerszámcserére.
Mi a tipikus pengeélettartam, és hogyan befolyásolja a vágásonkénti költséget?
Egy Ø180 mm-es keményfém hegyű körfűrészlap Ø50 × 3 mm-es szénacél csövet vágva a fűrészlap átlagos élettartama 8000-15000 vágás . Körülbelül 150–300 dolláros pengeköltség mellett a vágásonkénti fogyóeszközök költsége 0,03 dollár alatt van – ez a kézi vágással és sorjázással kapcsolatos munka- és minőségi költségek kis töredéke.
