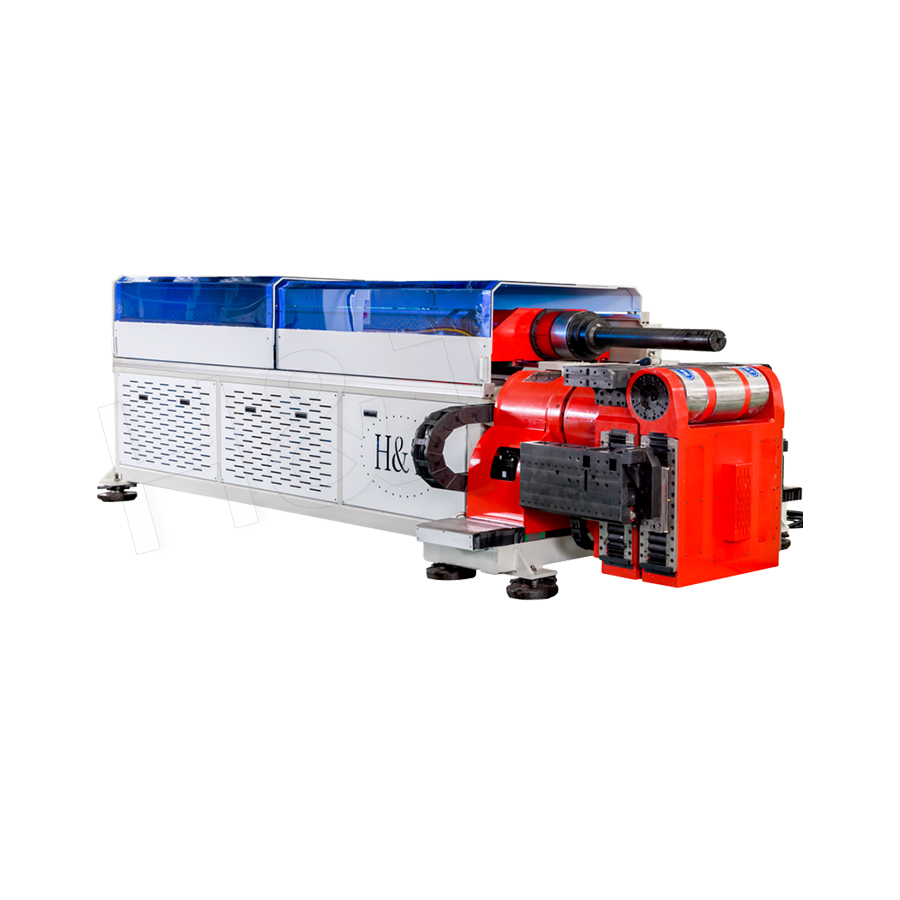

Mi a CNC hajlítás működési elve?

CNC hajlítás számítógép által vezérelt szervomotorokkal működik, hogy pontosan koordinálja a gép több tengelyét, beleértve a forgást, a hajlítási szöget, a cső előtolási távolságát és a tüske pozicionálását, így egy fémcső vagy cső képződik a szerszám körül a pontosan programozott formában. Egy tipikus CNC csőhajlító 0,1 fokos hajlítási szögtűrést képes tartani , az ismételhetőség olyan szintje, amelyet a kézi vagy félautomata hajlítóberendezések egyszerűen nem tudnak elérni, mivel az emberi kezelői bevitel változtathatóságot okoz minden hajlítási ciklusban.

Ez a pontosság abból adódik, hogy a gép egy előre programozott sorozatot hajt végre, ahelyett, hogy az egyes kanyaroknál a kezelői döntésre hagyatkozna, ami azt jelenti, hogy miután egy program egy adott alkatrészre érvényes, minden további, a programból gyártott darab méretben azonos lesz, ami kritikus követelmény az olyan iparágakban, mint az autóipari kipufogórendszerek és a repülőgépgyártás, ahol az alkatrészek konzisztenciája közvetlenül befolyásolja az összeszerelés illeszkedését.

Magtengelyek, amelyek meghatározzák a CNC hajlítási mozgást

A CNC csőhajlító gép több független tengelyt koordinál egyidejűleg, amelyek mindegyike a hajlítás egy adott aspektusát vezérli. Ezeknek a tengelyeknek a megértése egyértelművé teszi, hogy a gép hogyan alakítja át a digitális programot fizikai hajlítássá.

Elsődleges CNC hajlítótengelyek

• Hajlítási tengely, amely a hajlítószerszámot a programozott szögbe forgatja
• Előtolási tengely, amely a csövet a megfelelő pozícióba viszi a következő kanyarhoz
• Forgatási tengely, amely a teljes csövet a saját középvonala körül forgatja a következő hajlítás síkjának beállításához
• Tüsketengely, amely belső támasztékot helyez el, hogy megakadályozza a fal összeomlását a hajlítás során

A felső kategóriás CNC-hajlítók gyakran tartalmaznak öt, hat vagy több vezérelt tengelyt, lehetővé téve összetett többsíkú hajlítások készítését egyetlen folyamatos ciklusban anélkül, hogy a csövet a hajlítások között ki kellene oldani és kézzel át kell helyezni.

A tüsketámasz szerepe a hajlítás minőségében

Az egyik legfontosabb elem, amely megkülönbözteti a CNC-hajlítást az egyszerű kézi hajlítástól, a belső tüsketartó használata, különösen vékony falú csövek vagy szűk hajlítási sugarak esetén, ahol a csőfal nagy az összeomlás vagy a ráncosodás kockázata a hajlítás belső oldalán.

Hogyan befolyásolja a tüskék támasztása a hajlítás eredményét

A CNC rendszer pontosan szinkronizálja a tüske kihúzási időzítését a hajlítási ciklussal, mivel a tüske túl korai vagy túl késői eltávolítása még egy egyébként jól programozott gépen is falvékonyságot vagy felületi jelölést okozhat.

Hogyan fut valójában egy CNC hajlítási ciklus

A program betöltése után a gép megismételhető mozgássorozatot hajt végre, amely egy egyenes csövet a CAD-ben vagy programozószoftverben meghatározott kész hajlított geometriává alakít.

Tipikus CNC hajlítási ciklus sorozat

1. A csövet meg kell tölteni, és biztonságosan a hajlítószerszámhoz kell szorítani
2. Az előtolási tengely előreviszi a csövet az első programozott hajlítási helyre
3. A forgástengely a csövet a megfelelő hajlítási síkra irányítja
4. A hajlítási tengely a szerszámot a megadott szögben elforgatja, és a tüske körül kialakítja a hajlítást
5. A tüske a ciklus programozott pontján visszahúzódik, hogy elkerülje a cső felületének megjelölését
6. A sorozat automatikusan megismétlődik minden további, a programban meghatározott hajlításnál

Mivel ebben a sorrendben minden lépést a szervovezérlő rendszer szabályoz, nem pedig a kézi beállítás, a ciklusidők az első résztől az utolsóig konzisztensek maradnak, ami az egyik fő oka annak, hogy a CNC-hajlítást a nagy volumenű gyártási folyamatoknál előnyben részesítik.

Programozás és szimuláció gyártás előtt

Mielőtt bármilyen fizikai csövet meghajlítanak, az alkatrész geometriáját jellemzően egy erre a célra szolgáló csőhajlító szoftverrel programozzák, amely szimulálja a teljes hajlítási folyamatot, és ellenőrzi a lehetséges ütközéseket a cső, a tüske és a gép szorítószerszámai között.

A szimulációs szoftver képes elkapni a szerszámütközéseket, mielőtt egyetlen alkatrészt gyártanának , amely megakadályozza a költséges szerszámsérüléseket és a selejt anyagokat, amelyek egyébként előfordulhatnának, ha egy összetett, több hajlításból álló alkatrészt próbálgatással közvetlenül a gépen programoznának. Ez az előzetes szimulációs lépés bevett gyakorlattá vált az összetett háromdimenziós hajlítási geometriákkal dolgozó csőgyártó műhelyekben.

Miért jobb a CNC hajlítás a kézi és félautomata módszereknél?

A kézi és félautomata hajlítógépek a kezelő készségeire támaszkodnak a hajlítási szög és a cső pozicionálásának szabályozásában, ami változtathatóságot eredményez, amely a hajlítás bonyolultságának növekedésével egyre hangsúlyosabbá válik. A CNC hajlítás megszünteti ezt a változékonyságot azáltal, hogy minden tengelyt ugyanazon a programozott sorrenden keresztül vezérel minden egyes gyártott alkatrészhez.

A CNC hajlítás összehasonlító előnyei

• Egyenletes hajlítási szög pontosság a teljes gyártási ciklusban
• Gyorsabb váltás a különböző alkatrészprogramok között az ütközők és szögmérők kézi visszaállításához képest
• Csökkentett selejt arány a kezelői hibából összetett, több hajlítású geometriákon
• Lehetőség a programok tárolására és visszahívására az ismételt gyártási rendelésekhez a semmiből történő újraprogramozás nélkül

A csőhajlító berendezéseket, például a Tube Bending Machinery által épített CNC-rendszereket gyártó gyártók e többtengelyes szervovezérlési megközelítés köré tervezik gépeiket, kifejezetten azért, hogy olyan ismételhetőséget és pontosságot biztosítsanak, amelyet a kézi hajlítási módszerekkel nem lehet elérni összetett alkatrészeken.

A hajlított CNC-csövek általános alkalmazásai

A CNC hajlítás pontossága és megismételhetősége miatt ez az előnyben részesített módszer az olyan iparágakban, ahol a méretpontosság közvetlenül befolyásolja az alkatrész működését és az összeszerelés illeszkedését.

A CNC-gép hajlítási minőségét befolyásoló tényezők

Még precíz szervovezérlés mellett is számos folyamatváltozót helyesen kell konfigurálni, hogy tiszta, méretpontos hajlítást érjünk el gyűrődés, ellaposodás vagy felületi jelölés nélkül.

• A cső átmérőjének és falvastagságának megfelelő szerszám és tüske kiválasztása
• Megfelelő kenés a cső, a szerszám és a tüske között, hogy csökkentse a súrlódást a kanyar során
• Pontos szorítónyomás, amely megakadályozza a cső elcsúszását a hajlítási mozgás során
• A tüske visszahúzásának helyes időzítése a hajlítási ciklussal szinkronban

Ezeknek a változóknak a helyes beállítása a kezdeti beállítás során gyakran időigényesebb, mint a tényleges programozási lépés, mivel még egy jól megírt program is hibás alkatrészeket produkál, ha a fizikai szerszámbeállítás nem egyezik a feldolgozott cső anyagával és geometriájával.

A megfelelő CNC hajlító berendezés kiválasztása

A megfelelő CNC hajlítógép kiválasztása a csőátmérő-tartománytól, a falvastagságtól, a szükséges hajlítási bonyolultságtól és a várható gyártási mennyiségtől függ. A szabályozottabb tengelyekkel rendelkező gépek általában bonyolultabb geometriákat támogatnak, de szükségtelen költségekkel járhatnak az egyszerűbb, nagy volumenű egysíkú hajlítási alkalmazásoknál.

Berendezések, mint pl CNC hajlítás A Tube Bending Machinery által gyártott gépeket többtengelyes szervovezérléssel és beépített tüske-szinkronizálással tervezték, így a gyártók rugalmasan kezelhetik az egyszerű gyártási folyamatokat és az összetett többsíkú hajlítási munkákat egyetlen platformon.
